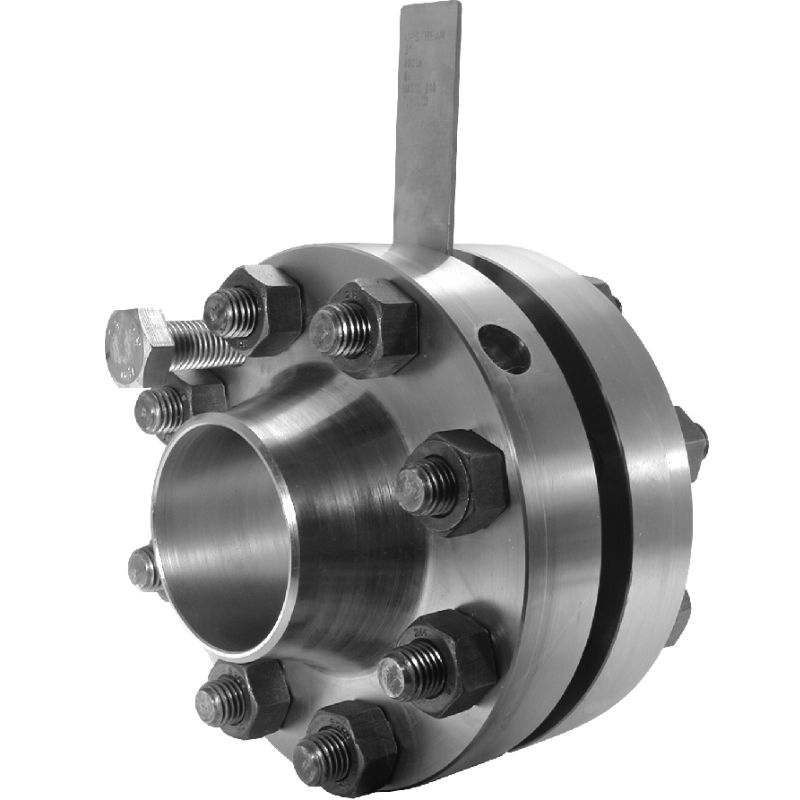

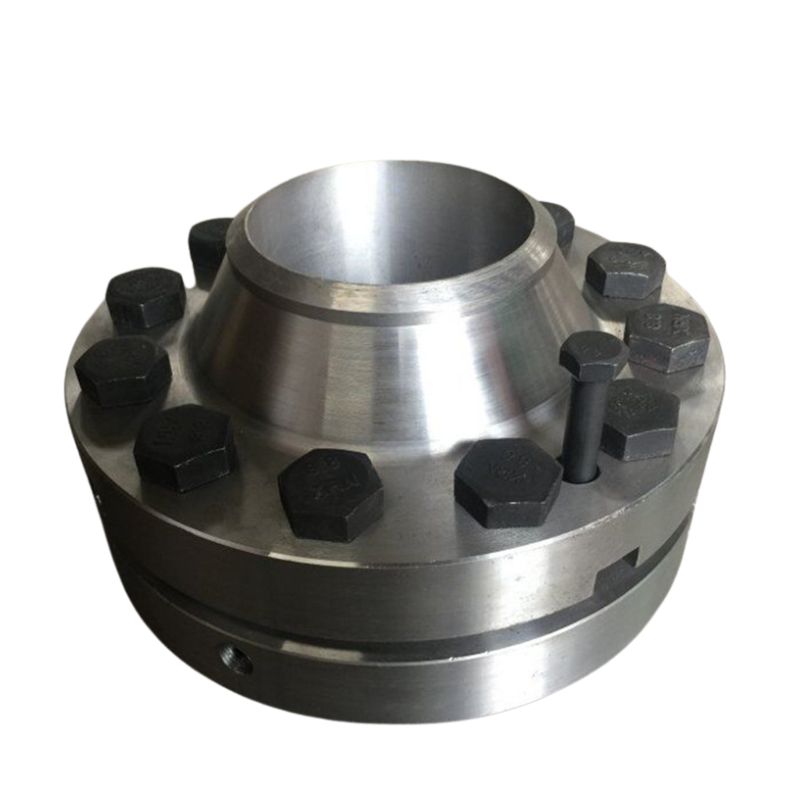

Gesmede ASME B16.36 WN-openingsflens met krikskroef
Die gesmede ASME B16.36-lasnek-openingflens met krukskroef verteenwoordig 'n presisie-ontwerpte vloeimetingskomponent wat ontwerp is vir kritieke prosestoepassings in veeleisende industriële sektore. Hierdie gespesialiseerde flens integreer gevorderde smeetegnologie met praktiese ontwerpkenmerke om akkurate, betroubare en veilige werking in hoëdruk- en hoëtemperatuurstelsels te verseker. Dit word vervaardig in streng ooreenstemming met ASME B16.36- en B16.5-standaarde en dien as 'n noodsaaklike komponent in vloeistofmeting- en beheerstelsels.
SPESIFIKASIE
| Produknaam | sweisnek-openingflens | |||
| GROOTTE | 1" op ro 24" | |||
| Druk | 150#-2500# | |||
| Standaard | ANSI B16.36 | |||
| Wanddikte | SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS en ens. | |||
| Materiaal | Vlekvrye staal: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H,A182F316Ti, A403 WP317, 904L, 1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo en ens. Koolstofstaal: A105, A350LF2, Q235, St37, St45.8, A42CP, E24, A515 Gr60, A515 Gr 70 | |||
| Dupleks vlekvrye staal: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 en ens. Pyplynstaal: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 ens. | ||||
| Nikkellegering: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 ens. Cr-Mo-legering: A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3 ens. | ||||
| Toepassing | Petrochemiese industrie; lugvaart- en ruimtevaartindustrie; farmaseutiese industrie; gasuitlaat; kragsentrale; skeepsbou; waterbehandeling, ens. | |||
| Voordele | gereed voorraad, vinniger afleweringstyd; beskikbaar in alle groottes, aangepas; hoë gehalte | |||
DIMENSIESTANDAARDE
PRODUKBESONDERHEDE
1. Lassnoerkonfigurasie
Verlengde taps toelopende naafontwerp vir optimale spanningsverspreiding
Gladde oorgang van flens na pyp verminder turbulensie
Verbeterde strukturele integriteit vir hoëdruktoepassings
2. Geïntegreerde Jack Skroefstelsel
Minimum van twee domkragskroewe (90° uitmekaar, bykomende skroewe beskikbaar vir groter groottes)
Standaard ½"-13 UNC-skroefdraadgate (ander skroefdraadspesifikasies beskikbaar)
Vergemaklik veilige installering en verwydering van die openingsplaat sonder om die stelsel te demonteer
Voorkom flensvlakskade tydens onderhoudswerk
3. Openingsboorpresisie
Bewerk volgens streng dimensionele toleransies (±0.001" standaard)
Gladde oppervlakafwerking (Ra ≤ 63 µin)
Konsentrisiteit word binne 0.005" TIR gehandhaaf
4. Verhoogde gesigontwerp
Standaard 1/16" verhoogde oppervlak (RF) met getande afwerking (125-250 AARH)
Alternatiewe gesigtipes beskikbaar (FF, RTJ, T&G)
Optimale pakkingkompressie en verseëlingsprestasie
MERKING EN VERPAKKING
Beskermende Verpakking
Individuele plastiekverpakking met VCI-beskerming
Houtkratte met behoorlike versterking vir internasionale versending
Beskermende doppe vir krikskroefdrade
Duidelike identifikasie en merk volgens ASME-vereistes
Versendingsdokumentasie
Kommersiële faktuur en paklys
Sertifikaat van oorsprong
Materiaalsertifiseringspakket
Meultoetsverslae en inspeksiesertifikate
INSPEKSIE
1. Materiaalverifikasie
Spektrochemiese analise
Toetsing van meganiese eienskappe (trek, rek, verlenging)
Charpy-impaktoetsing vir laetemperatuurtoepassings
2. Nie-vernietigende ondersoek
Vloeistofpenetranttoetsing (PT) volgens ASME Sek V Artikel 6
Magnetiese deeltjietoetsing (MT) vir ferritiese materiale
Ultrasoniese toetsing (UT) vir interne defekte
Hardheidstoetsing oor kritieke afdelings
3. Dimensionele Verifikasie
100% dimensionele inspeksie volgens ASME B16.36
Verifikasie van boordiameter en konsentrisiteit
Bevestiging van boutgat sirkel en boorpatroon
Dikte- en vlakvlakheidsmetings
SAMEWERKINGSGEVAL
Die gesmede ASME B16.36 WN-openingsflens met krukskroef verteenwoordig die kulminasie van gevorderde metallurgiese ingenieurswese, presisievervaardiging en praktiese ontwerpinnovasie. Elke komponent word vervaardig met kompromielose aandag aan detail, wat betroubare werkverrigting in die mees veeleisende prosesomstandighede verseker. Ons toewyding aan kwaliteit, gekombineer met dekades se bedryfservaring, maak hierdie flense die voorkeurkeuse vir ingenieurs en operateurs wêreldwyd wat akkuraatheid, betroubaarheid en veiligheid in hul vloeimetingstelsels vereis.
PRODUKSIEPROSES
| 1Kies egte rou materiaal | 2. Sny rou materiaal | 3. Voorverhitting |
| 4. Smeewerk | 5. Hittebehandeling | 6. Ruwe Bewerking |
| 7. Boorwerk | 8. Fynbewerking | 9. Merk |
| 10. Inspeksie | 11. Verpakking | 12. Aflewering |
Ons stel ons hoë kwaliteit stompgesweisde openingsflense bekend, ontwerp om te voldoen aan die veeleisende vereistes van 'n verskeidenheid industriële toepassings. Ons openingsflense is ontwerp om betroubare, doeltreffende oplossings te bied vir die meting van die vloei van vloeistowwe, gasse en stoom in pype.
Ons stomplas-openingflense word van hoë kwaliteit materiale gemaak en bied uitsonderlike duursaamheid en korrosiebestandheid, wat hulle geskik maak vir gebruik in strawwe en korrosiewe omgewings. Die presisie-bewerking van die flens verseker 'n perfekte passing en digte seël, wat die risiko van lekkasie verminder en langtermynprestasie verseker.
Die gesweisde nekontwerp van ons openingflense skep 'n sterk en veilige verbinding met die pypstelsel vir verbeterde stabiliteit en ondersteuning. Hierdie ontwerp help ook om spanningskonsentrasies by flensverbindings te verminder, wat die algehele integriteit van die stelsel verbeter.
Ons openingsflense is beskikbaar in 'n verskeidenheid groottes en drukgraderings om aan verskillende toepassingsvereistes te voldoen. Of dit nou in die olie- en gas-, petrochemiese, chemiese verwerkings- of kragopwekkingsbedrywe gebruik word, ons sweisnek-openingsflense bied konsekwente en akkurate vloeimeting.
Benewens hul stewige konstruksie, is ons openingsflense maklik om te installeer en te onderhou, wat ons kliënte waardevolle tyd en hulpbronne bespaar. Die gladde oppervlakafwerking en presiese afmetings verbeter verder die gemak van hantering en montering.
Ons verstaan die kritieke rol wat openingsplaatflense speel om die doeltreffendheid en veiligheid van industriële prosesse te verseker. Daarom is ons daartoe verbind om produkte te verskaf wat aan die hoogste gehaltestandaarde en prestasiespesifikasies voldoen.
Met ons stomplas-openingflense kan u vertrou dat u vloeimetingstoepassings sal baat vind by betroubare, langdurige en akkurate werkverrigting. Ervaar die verskil met ons topklas-openingplaatflense en verhoog die doeltreffendheid van u bedrywighede.
Pyptoebehore is belangrike komponente in die pypstelsel, wat gebruik word vir verbinding, herleiding, afleiding, grootteverandering, verseëling of beheer van die vloei van vloeistowwe. Hulle word wyd toegepas in velde soos konstruksie, nywerheid, energie en munisipale dienste.
Sleutelfunksies:Dit kan funksies verrig soos die koppeling van pype, die verandering van vloeirigting, die verdeling en samesmelting van vloei, die aanpassing van pypdiameters, die verseëling van pype, beheer en regulering.
Toepassingsgebied:
- Gebouwatervoorsiening en dreinering:PVC-elmboë en PPR-tris word vir waterpypnetwerke gebruik.
- Industriële pypleidings:Vlekvrye staalflense en legeringsstaal-elmboë word gebruik om chemiese media te vervoer.
- Energievervoer:Hoëdruk-staalpyptoebehore word in olie- en gaspyplyne gebruik.
- HVAC (Verhitting, Ventilasie en Lugversorging):Koperpyptoebehore word gebruik om koelmiddelpyplyne te verbind, en buigsame verbindings word gebruik vir vibrasievermindering.
- Landboubesproeiing:Vinnige verbindings vergemaklik die montering en demontage van sprinkelbesproeiingstelsels.
